Климатическая камера на базе термогенератора
В камерах тепла и холода температуры ниже комнатных достигаются следующим образом: испаритель (теплообменник, в котором кипит фреон) охлаждает объём рабочей камеры (РК) до минимальной температуры, а ТЭН (нагреватель) подогревает воздух до необходимой температуры. Такая схема абсолютно оправдана при испытаниях на температурах от минус 30°С. Эта же схема работает и при температурах от минус 30°С до комнатной, но при этом возникает ряд вопросов, решение которых одна из важных задач разработчиков холодильных установок. Регулировка холодопроизводительности холодильной машины в испытательной камере методом "пуск-остановка" не возможна из-за ограничения количества включений компрессора в единицу времени и высокой точности поддержания температуры в РК. Одно время пытались устанавливать на холодильные компрессоры частотное регулирование, но из этого ничего не получилось. В настоящее время для этих целей применяется байпасная линия на нижней ветви каскада.Но эта схема не лишена своих недостатков.

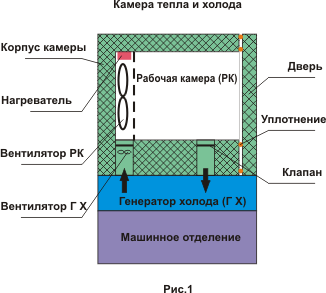

Используя опыт создания термогенератора, нашими специалистами была предложена новая схема охлаждения РК (Рис.1). Минимальная температура, на которую расчитана камера, постоянно поддерживается в генераторе холода. Температуры ниже комнатной поддерживаются за счет объема подаваемого в РК охлажденного воздуха. Нагреватель расположен в РК. Такая схема лишена недостатков предыдущих решений и имеет большие возможности, которые можно оценить полностью во время эксплуатации оборудования. Несомненно уменьшится энергопотребление, увеличится скорость охлаждения, увеличится срок работы холодильной машины, уменьшится неравномерность температуры по объему.
Нашими специалистами были проведены испытания данного метода, и на основании полученных данных расчитаны характеристики предлагаемого оборудования:
Климатическая камера __________________________
Климатическая камера __________________________
Климатическая камера __________________________
Климатическая камера __________________________
|
